特点

同级别领先的比电耗

新型ALE基于JIS B 8341:2008（等同ISO1217第3版），通过比电耗来进行性能评价。KOBELCO不仅重视轴功率，更重视压缩机的总输入功率（包括压缩机的能耗）；因为客户电耗不只是轴功率和额定电机功率，而是压缩机的总输入功率。

独有设计以确保“无油”

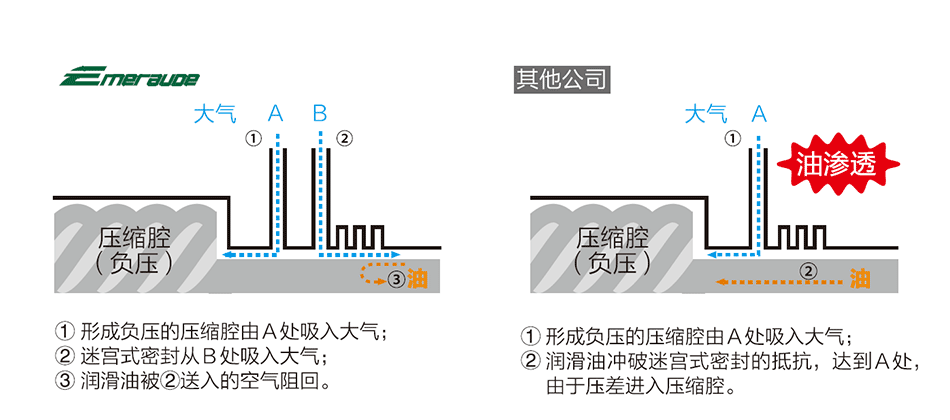

KOBELCO公认的“2个大气开放孔构造”，即使处于卸载运行，也可防止油混入压缩腔。

独有设计以确保“无油”

Class 0 认证

KOBELCO〈翡翠Emeraude ALE〉系列通过了国际认证机构TÜV进行的CLASS 0认证(ISO8573-1 [-:-:0])，这也是压缩空气品质（洁净度）的最高等级认证。

Class 0 认证

超长寿命

采用了超长寿命专用轴承，可以实现更长的大修周期。

超长寿命

杰出的静谧性

采用了各种噪音控制技术，大幅度降低了噪音值。从而使工作环境更为舒适。

规格

变频/水冷机型

型号	最高压力	排气量	主电机功率	管路连接	风扇电机	润滑油量	噪音值	外形尺寸	重量
	最高压力	排气量	主电机功率	管路连接	风扇电机	润滑油量	噪音值	(W x D x H)	重量
	MPa	m3/min	kW	A	kW	L	dB(A)	mm	kg
VS22AⅣ	0.4-0.85［0.7］	4.72-3.8 ［4.22］	22	25	0.55	12 （13）	55	1,250×850×1,500	560
VS37AⅣ		7.6-6.3 ［7.0］	37	40	1.1	19 （21）	58	1,550×950×1,600	720
VS55AⅣ		11.8-9.65 ［10.6］	55	50	1.5	32 （40）	63	2,200×1,200×1,700	1,330
VS75AⅣ		15.1-12.9 ［13.9］	75	50	3	32 （40）	65	2,200×1,200×1,700	1,400

变频/空冷机型

型号	最大	排气量	主电机	排气连接	外形尺寸	噪音值	电压	重量
	排气
	压力	50 / 60Hz			W×D×H
	MPa	m3/min	kW		mm	dB(A)		kg
ALE132AVⅣ	0.75	24	132	JIS10k 65A FF	3,730 × 1,700 × 1,995	71	380・415	4,300
	0.86	21.1
ALE160AVⅣ	0.75	28.3	160			73		4,300
	0.86	25.8
ALE250AVⅣ	0.75	44.4	250	JIS10k 80A FF	4,300 × 1,900 × 2,180	76		5,600

电机规格：IPM电机、4极、全封闭外扇冷却、F级绝缘等级，传动系统：齿轮增速。

定速/水冷机型

型号	最大	排气量	主电机	排气连接	外形尺寸	噪音值	电压	重量
	排气
	压力	50 / 60Hz			W×D×H			星三角	电抗*
	MPa	m3/min	kW		mm	dB(A)		kg
ALE132WⅣ	0.75	24.8	132	JIS10k 65A FF	2,705 × 1,545 × 1,845	66	380・415	4,100	-
	0.86	21.6
	1.04	19.9
ALE145WⅣ	0.75	26.5	145					4,200	-
	0.86	24.8
	1.04	21.5
ALE160WⅣ	0.75	29.2	160					4,200	-
	0.86	26.5
	1.04	24.7
ALE200WⅣ	0.75	37.4	200	JIS10k 80A FF	3,150 × 1,600 × 2,180	66	380・415	5,950	-
	0.86	33.7
	1.04	30.3
ALE250WⅣ	0.75	45	250					5,950	-
	0.86	41.4
	1.04	38.1
ALE275WⅣ	0.75	48.6	275					6,000	-
	0.86	45
	1.04	41.3
ALE315WⅣ	0.75	54.6	315	JIS10k 100A FF	3,850 × 2,000 × 2,400	70	380・415	9,100	-
	0.86	51.5			〈 4,082 × 2,000 × 2,400 〉		10,000	-	10,200
	1.04	48					-	-	-
ALE355WⅣ	0.75	63.1	355				380・415	9,150	-
	0.86	58.8					10,000	-	10,300
	1.04	54.5					-	-	-
ALE400WⅣ	0.75	66.8	400			75	380・415	9,400	-
	0.86	63.1					10,000	-	10,450
	1.04	58.7				70	-	-	-

电机规格：感应电机、2极、全封闭外扇冷却、F级绝缘等级，传动系统：齿轮增速。
*电抗启动盘外置。主电机、辅助电机分别需要独立电源。
外置启动盘的尺寸和重量请另行咨询。
〈〉为10,000V规格。

定速/空冷机型

型号	最大	排气量	主电机	排气连接	外形尺寸	噪音值	电压	重量
	排气
	压力	50Hz			W×D×H
	MPa	m3/min	kW		mm	dB(A)		kg
ALE132AⅣ	0.75	23.8	132	JIS10k 65A FF	3,730 × 1,700 × 1,995	71	380・415	4,700
	0.86	20.9
	1.04	19.2
ALE145AⅣ	0.75	25.6	145			71		4,700
	0.86	23.8
	1.04	20.7
ALE160AⅣ	0.75	28.2	160			73		4,700
	0.86	25.6
	1.04	23.8
ALE200AⅣ	0.75	35.4	200	JIS10k 80A FF	4,300 × 1,900 × 2,180	76	380・415	6,200
	0.86	33
	1.04	29.8
ALE250AⅣ	0.75	44	250					6,200
	0.86	40.5
	1.04	37.3
ALE275AⅣ	0.75	47.6	275					6,250
	0.86	44
	1.04	40.4

电机规格：感应电机、2极、全封闭外扇冷却、F级绝缘等级，传动系统：齿轮增速。

水冷机型

型号	冷却水量	△T	冷却水入口温度	冷却水入口/出口连接	润滑油初期填充量
	L / min	℃			L
ALE132WVⅣ	238	10	20	JIS10k 50A FF	25
ALE132WⅣ
ALE145WⅣ	261
ALE160WVⅣ	288
ALE160WⅣ
ALE200WⅣ	355			JIS10k 65A FF	30
ALE250WVⅣ	443
ALE250WⅣ
ALE275WⅣ	487
ALE315WⅣ	492			JIS10k 80A FF	50

空冷机型

型号	冷却水量	△T	冷却水入口温度	冷却水入口/出口连接	润滑油初期填充量
	L / min	℃			L
ALE132WVⅣ	238	10	20	JIS10k 50A FF	25
ALE132WⅣ
ALE145WⅣ	261
ALE160WVⅣ	288
ALE160WⅣ
ALE200WⅣ	355			JIS10k 65A FF	30
ALE250WVⅣ	443
ALE250WⅣ
ALE275WⅣ	487
ALE315WⅣ	492			JIS10k 80A FF	50

* 对于水冷机型，水温请不要超过40℃。
* 有关水质，请查阅标准规格书。
* 吸气条件：绝对吸气压力：0.10MPa，吸气温度：20℃，湿度：0%RH。
* 排气量可换算成吸气条件。
* 排气压力为气体冷却器后的测定值。
* 请不要将压缩空气直接用于人体呼吸的医疗设备。
* 0.75MPa和0.86MPa机型的标称工作压力为0.70MPa。
* 1.04MPa机型的标称工作压力为0.90MPa。
* 压缩空气和压缩机设备内部
是根据周围空气来冷却，请经常换气使周围环境温度不要超过45℃。
（对于空冷1.04MPa机型，周围环境温度不要超过40℃）
* 请务必使KOBELCO推荐的润滑油。
* 规格、外观的变更恕不通报。性能保证值请另行咨询。
